В газовых турбокотлах вентиляторы нужны для подачи воздуха в камеру сгорания и принудительного выведения дымовых газов. Теплоэнергетики считают, что это эффективный способ стимуляции горения и оптимизации КПД котла.

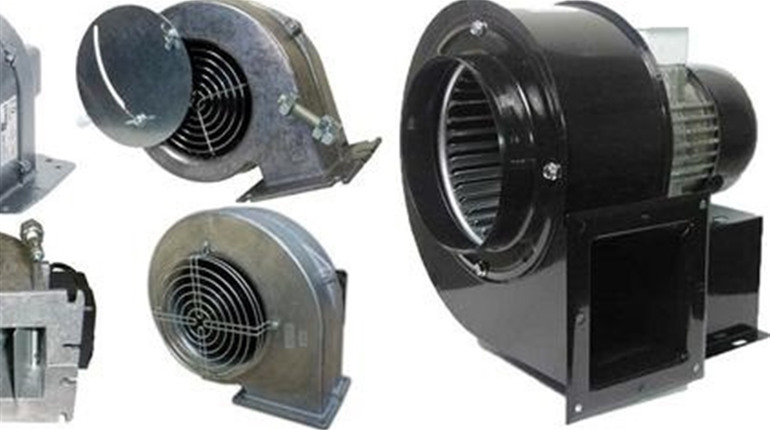

Конструктивно вентилятор для наддува состоит из электродвигателя на 20—50 Вт, крыльчатки с изогнутыми лопастями, предохранительной решетки и прочного металлического корпуса. Питается от сети, поэтому в комплект входит силовой провод с вилкой. Прибор может дополняться пультом контроля с органами управления и капиллярной трубкой и колбой для температурного датчика. Пульт можно совместить с блоком автоматики котла: получим автоматическую регулировку времени включения и выключения вентиляции, то есть сила нагнетания и сила оборотов будут меняться. Без автоматики вентиляторы для котла работают в ручном режиме — постоянно.
Важно, чтобы все детали выдерживали высокую температуру, а мотор имел авторитетного производителя. В Украине популярны турецкие и китайские вентиляторы, а также итальянская продукция для котлов Viessmann, Ferroli, Baxi, Westen, Ariston, Beretta, Junkers и др.
3 совета по выбору вентилятора
Правильно настроенный вентилятор работает в тандеме с котлом, повышая его продуктивность, но главное — не дает дыму проникать в помещение. Это гарантия комфорта, уюта и безопасности владельцев.
Чтобы вентиляция качественно обслуживала отопительное оборудование, следует внимательно относиться к выбору. Слишком слабый прибор с недостаточной подачей кислорода вызовет вялое горение газа, падение эффективности котла, невозможность достигнуть паспортной рабочей температуры.
Если поставить вентилятор мощнее, чем надо, получим неэкономное потребление топлива и электричества, быстрый и чрезмерный скачок температуры, постоянное включение и выключение вентиляции, что негативно сказывается на долговечности системы. Главное разочарование в перегреве дымохода и быстром уходе тепла, нерациональном использовании ресурсов и очень большом риске поломки нагнетателя.
Поэтому важность выбора «золотой середины» неоспорима. И вот как это сделать:
- Отталкивайтесь от мощности котла. Ориентировочно можно так скомбинировать систему:
- котел на 120 кВт — вентилятор 240W (600 кубометров/час);
- котел 100 кВт — вентилятор 155W (505 кубометров/час);
- котел 80 кВт — вентилятор 100W (395 кубометров/час);
- котел 50 кВт — вентилятор 83 Вт (285 кубометров/час) и т. д. по тому же принципу.
- Если собираетесь подключать к автоматике котла, заранее просчитывайте допустимую нагрузку. Ведь туда, как правило, уже подключен циркуляционный насос, комнатный термостат, дымосос и другие приборы.
- Учитывайте совместимость с фирмой-производителем котла. Модели должны совпадать, чтобы не возникло проблем при подключении.
Особенности подключения вентилятора
Вентиляция у газовых котлов с закрытой камерой сгорания производится в коаксиальном дымоходе: через него приходит воздух с улицы и одновременно выходят продукты горения. Именно дутьевой вентилятор с принудительной вытяжкой забирает воздух и отводит вредные газы. Дымоход устроен либо по принципу «труба в трубе», либо состоит из двух труб — по одной приходит воздух, по другой отводится дым.
Чем мощнее котел, тем более мощный вентилятор надо устанавливать.
Расположение тягового вентилятора продумано в верхней части отопительного оборудования — там создается разряжение и воздух заходит в камеру сгорания. К корпусу вентиляционного устройства присоединяются трубка пито и трубка вентури: первая измеряет полный напор газа, а вторая — скорость потока газа. В результате получаем статическое и динамическое давление.
Соединительный шланг объединяет трубку вентури и прессостат (управление горелкой в зависимости от давления среды). Котел подключается к двустенному дымоходу, через внутреннюю трубу принудительно выходят продукты сгорания топлива, к воздушной трубе подключается воздуховод, снабжающий камеру сгорания кислородом. Благодаря продуманной системе отопление работает без перебоев.
